磁粉探伤仪leeb610C

磁粉探伤仪leeb610C

leeb610C型电磁轭、马蹄式、磁环探伤仪,是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪,它能对各种零件进行磁化探伤,包括对大型零部件进行局部磁化探伤,能用作外加法磁力探伤和剩磁法磁力探伤。

仪器利用可控硅组成无触点开关,噪音小。适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压,对不允许高电压进入设备内探伤的场合更为适合。

详细介绍

技术参数:

1. 输入电压:AC 220V ± 10%V

2. 输出电压:AC 36V

3. 输出电流:>10A

4. 提升力:大于5㎏

5. 暂载率:50%

6. 探伤灵敏度:A型1#试片显示清晰

7. 主机外形尺寸:230×160×120mm(长×高×宽)

8. 重量:5㎏

结构特点:

仪器采用可控硅开关,低电压输出安全可靠,探头采用固定式和外加可调式两种,可调式探头可根据不同部件形状调节极靴间距。

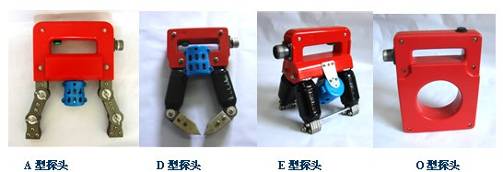

A型探头:马蹄磁轭角焊缝探头,活动关节斜面磁头,配有工作灯;对异形面、形状复杂工件探伤适用。极距:20-160;提升力:AC≥5,DC≥18。配备一台电磁轭角焊缝探伤仪,探头采用活关节可自由调节使用范围广。

E型探头:交叉磁轭探头或旋转磁场探头,可一次全方位复合磁化探伤,行走滚轮和工作灯可提高探伤速度。极距:110,提升力:AC≥8。配备一台旋转磁场探伤仪,两只交叉的磁轭采用交流电移相技术,使之产生随时间变化的合成旋转磁场,对工件一次全方位复合磁化。

D型探头:电磁轭探头,多种活动关节,磁化强度大。极距:60-220,提升力:AC≥6,DC≥20。配备一台电磁轭角焊缝探伤仪,探头具有导磁高、磁化强度大等特点。

O型探头:也称环形探头,内径:150,中心磁场≥180Oe。配备一台环形探伤仪,它是采用线圈通电时产生强磁场的原理设计的,适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。

操作使用:

1. 将电源电缆的圆形插头插入仪器三芯电源插座,将电缆的单相插头插入电网配电板插座,(必须要有牢固的接地线)接通仪器电源开关,指示灯亮,表明电路已接通电源。

2. 将电缆线两端航空插头分别插入仪器插座及探头插座中。

3. 使探头和被探工件表面接触好,按下探头上的充磁按钮,充磁指示灯亮,表明工件已在磁化。

4. 停止使用时,关掉仪器电源开关及电网配电板上的总开关。

注意事项:

1.使用该仪器时,一定要将探头和被探工件很好的接触,才能按下冲磁按钮,否则线圈中的电流会增大而烧坏熔断器,甚至损坏可控硅。

2. 若需要调节磁极间距时,松动可调关节上的蝶形螺母来改变磁极间距,然后将螺母旋紧才能工作。

故障检修:

1. 电源指示灯不亮:可能是指示灯泡坏或电源开关故障或保险丝熔断。

2. 保险丝熔断:安装在面板上的保险丝接在变压器的初级,当变压器初级有较大电流分量或初、次级短路等故障,均可引起保险丝熔断。若检修时无法判断是哪一部分故障,可将两变压器分开,分别接上电源,再分别检查,找出故障3. 充磁指示灯不亮:可能是指示灯泡坏,小型继电器故障或可控硅不工作等故障。

设备成套性:

1. 主机                                1台

2. 马蹄式                              1只

3. 电源线                              1根

4. 电缆线                              1根

5.装箱单                               1份

6. 说明书                              1份

7. 合格证                              1份

8.仪器箱                               1个

图片欣赏
