自动化超声波探伤系统
按工作方式分

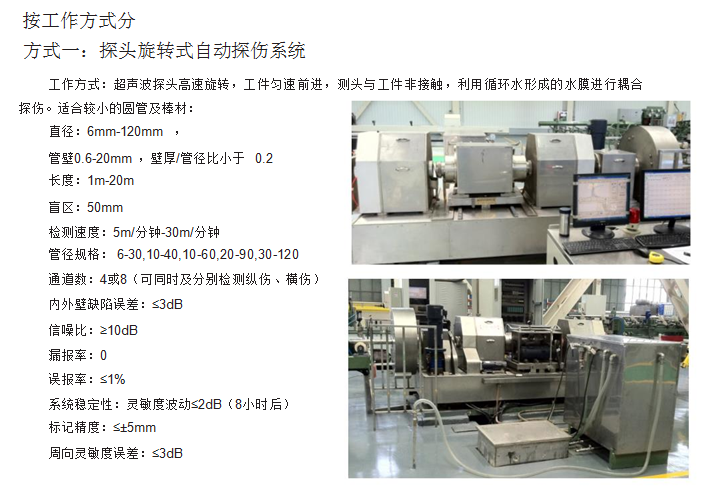

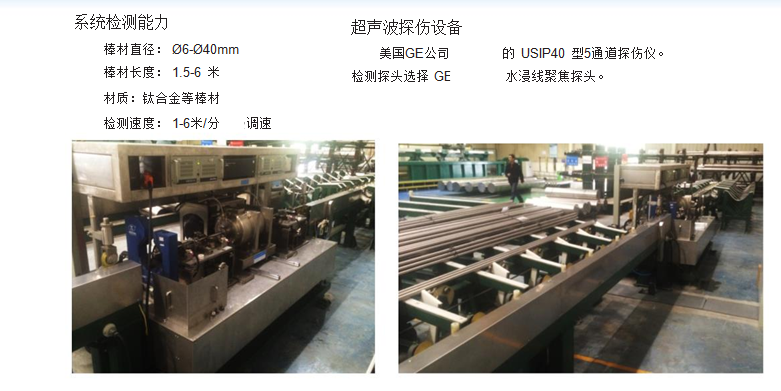

方式一:探头旋转式自动探伤系统
工作方式:超声波探头高速旋转，工件匀速前进，则头与工件非接触，利用循环水形成的水膜进行耦合探伤。适合较小的圆管及棒材.

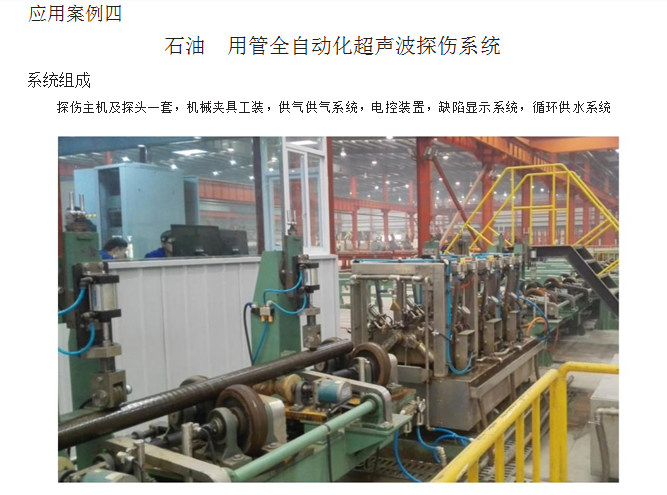

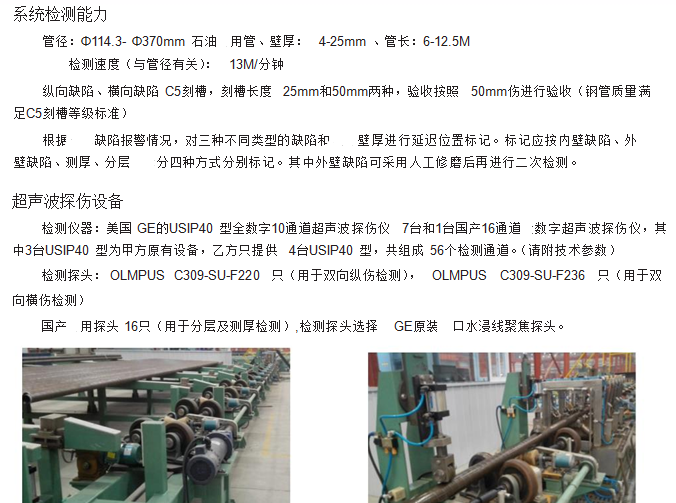

方式二:水槽式自动探伤系统
工作方式:工件旋转式前进，探头固定探头位于水槽内，探伤时水禮升起，工件下方侵入水槽探头与彼测管泊通过循环水的耦合方式扫查探伤。比较适合石油管道。
工作方式:工件旋转式前进，探头固定探头位于水槽内，探伤时水禮升起，工件下方侵入水槽探头与彼测管泊通过循环水的耦合方式扫查探伤。比较适合石油管道。

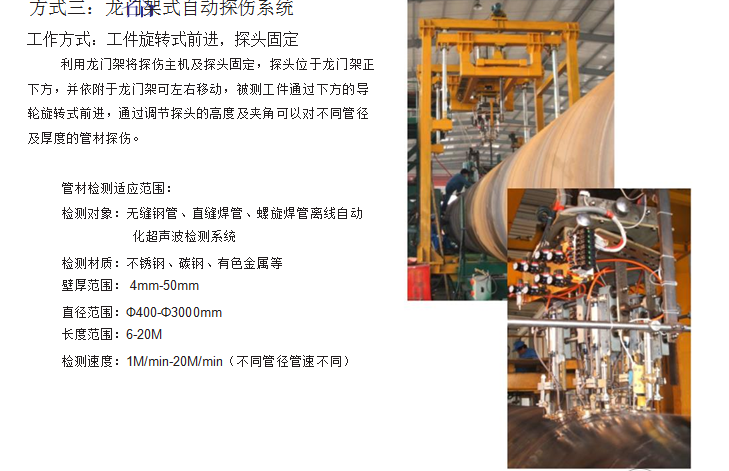

方式三:龙问架式自动探伤系统
工作方式:工件旋转式前进，探头固定
利用:龙门架将探伤主机及探头固定，探头位于龙门架正下方，并依附于龙门架可左右移动，被测工件通过下方的导轮虚转式前进，通过调节探头的高度及夹角可以对不同管径及厚度的管材探伤。
工作方式:工件旋转式前进，探头固定
利用:龙门架将探伤主机及探头固定，探头位于龙门架正下方，并依附于龙门架可左右移动，被测工件通过下方的导轮虚转式前进，通过调节探头的高度及夹角可以对不同管径及厚度的管材探伤。
